86 000 bolter, 34 000 m3 sprøytebetong og mange tusen kvm steinsprangnett, skal sørge for at man kan kjøre trygt på ny E16 Bjørum-Skaret fra høsten 2025.
De to løpene i henholdsvis Sollihøgd- og Bukkesteinshøgdtunnelen (til sammen 4,2 kilometer x 2) er sikret med 78 000 bolter i lengde fra 3 til 6 meter.
Tung sikring
Ute i dagen er alle bergskjæringene sikret med nesten 8500 bolter inkludert festebolter for nett og om lag 25 000 kvadratmeter nett mot steinsprang og ras.
Innimellom er skjæringene også påført fiberarmert sprøytebetong mot forvitring og utvasking av det mest oppsprukne berget.
36 meter høy skjæring
Høyest av alle skjæringene på E16-strekningen mellom Skaret i Hole og Bjørum i Bærum, rager den 36 meter høye og mer enn 800 meter lange skjæringen i Bjørkåsen. Området ligger mellom de to tunnelene og mellom Brenna og Skoglund bru.
Her står det også et fanggjerde langs skjæringstoppen som skal fange opp eventuelt nedfall fra fjellskråningen ovenfor.
Skjæringene langs ny E16 har en samlet lengde på om lag 4,2 kilometer inkludert sideveier, og utgjør et areal på vel 50 000 kvadratmeter.

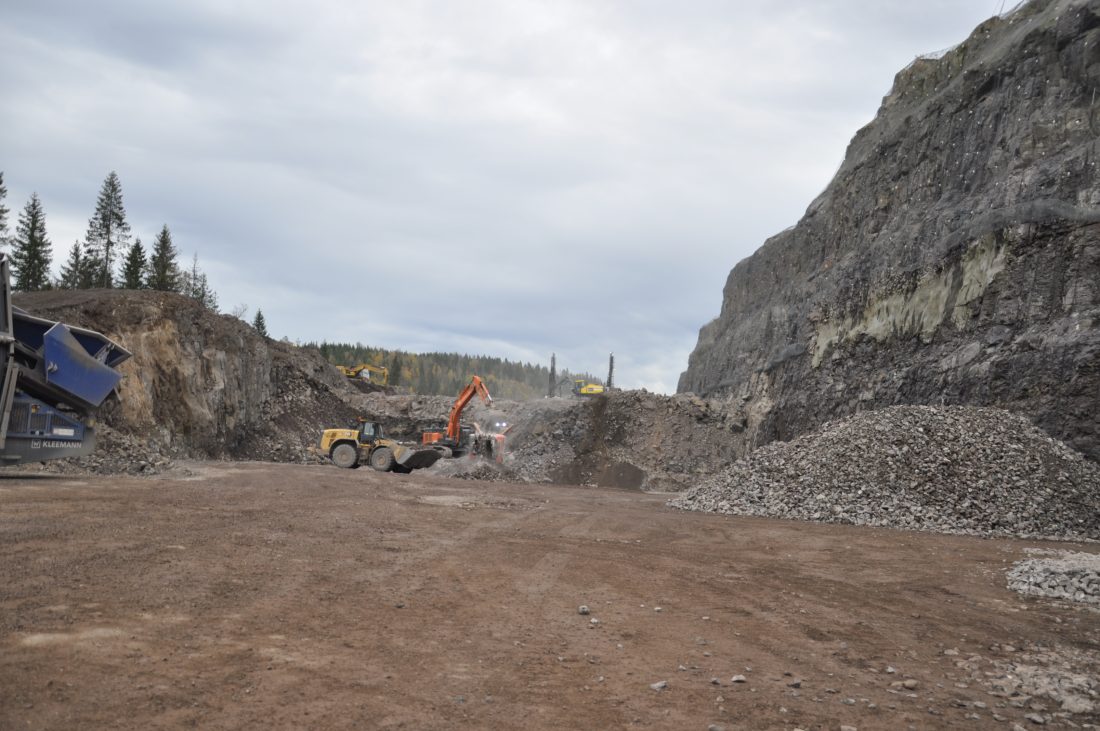

Geir Brevik er teknisk byggeleder på tunnel og fjellskjæringer på E16 Bjørum-Skaret. Her er han ved den opptil 36 meter høye fjelskjæringen ved Bjørkåsen. (Foto: Kjell Wold)
Spesiell geologi
– Geologien er spesiell med nær flattliggende lavabergarter vekslende med soner av oppsprukket, løst berg som representerer den gamle terrengoverflaten mellom de ulike lavastrømmene, men ikke vanskeligere enn at vi har god kontroll på sikringsbehovet, forteller ingeniørgeolog Terje Kirkeby.
Noen av disse sonene er fortsatt synlige i skjæringene, mens de i tunnelene er godt dekket til. Sonene kunne følge tunnelene over lange strekninger og ofte kreve tung sikring, med kamstålarmerte sprøytebetongbuer, utover mer normal sikring med bolter og sprøytebetong.
– Vi har også krysset gjennom steile forkastninger og gangbergarter både ute i dagen og i tunnel, som faktisk har vært et mindre problem enn de flatliggende grensesonene, forteller Kirkeby.
Behovet for bruk av nett og bolter i skjæringene tas i samråd mellom byggherren Statens vegvesen, konsulenter og entreprenøren Skanska. (Foto: Kjell Wold)
Store vannmengder
Sprekker og hulrom i lavabergartene ga innimellom store vannmengder. Derfor er det gjort omfattende forinjeksjon med sement i tunnelen. Dette for å tette berget rundt tunnelene slik at vann og myrer over tunnelene kan opprettholdes slik de var før anleggsarbeidene startet.
Behovet for bruk av nett og bolter i skjæringene tas i samråd mellom byggherren Statens vegvesen, konsulenter og entreprenøren Skanska.
– Vi må være trygge på at det ikke er rasfarlig å kjøre på veien når den åpner, forteller Kirkeby.
Geir Brevik i Statens vegvesen (t.v.) og Mario Mühlmann i Norsk Bergsikring (NBS), vurderer sikringsbehovet i skjæringen ved Isi bruer i bakgrunnen. (Foto: Kjell Wold)
Tredjepartskontroll
I tillegg til omfattende fjellsikring, legges veien også i behørig avstand til de høye og nesten loddrette skjæringene.
Geir Brevik er teknisk byggeleder på tunnel og fjellskjæringer i prosjektet. Han forteller at fjellsikringsarbeidet skjer i tett dialog med geologisk ekspertise både hos byggherren, entreprenøren og konsulenten.
For å være ekstra trygge på at fjellsikringen gjøres optimal utføres det også en såkalt tredjepartskontroll av ekstern ekspertise.
